Цилиндрические соосные мотор-редукторы 5МП31,5, 5МП40, 5МП50

Цилиндрические соосные мотор-редукторы 5МП31,5, 5МП40, 5МП50

Соосные цилиндрические мотор-редукторы 5МП31,5, 5МП40, 5МП50 являются полными аналогами российских планетарных приводов серии 3МП31,5, 3МП40, 3МП50. По своим характеристикам чешские аналоги значительно превосходят российские мотор-редукторы при этом имеют оптимальную стоимость. Завод-изготовитель редукторов - TOS ZNOJMO (Чехия). В качестве материалов применяются современные сплавы прошедшие термическую обработку тем самым удалось добиться высоких показателей КПД и точность зацепления. В процессе работы агрегат не издает шума и вибраций, а благодаря алюминиевому корпусу вес значительно ниже российского аналога. Для удобства при монтаже в основании корпуса имеются лапы, в вертикальном положении редуктор можно закрепить с помощью опорного фланца.

Цена: от 13 300 руб.

Базовые условия использования цилиндрических соосных мотор-редукторов:

  • Режимы работы оборудования: продолжительный – до 24 часов, с перерывами – до 8 часов;
  • Особенности и характер нагрузки: постоянная/переменная, одного направления/реверсивная;
  • Максимально допустимая высота над уровнем моря  не должна превышать отметку 1000 м;
  • Характер внешней среды: неагрессивная, невзрывоопасная, максимальная концентрация непроводящей пыли <10 мг/м.куб.;
  • Климатические особенности исполнения устройств: У(N) – для умеренного климата, категория размещения 3, для применения в помещениях с колебания температуры/влажности значительно меньше, чем в условиях открытого воздуха, рабочая температура в пределах от -45°С до +40°С, или исполнение Т — для тропического климата с категорией размещения 2, применение под навесом или в помещении с колебаниями температуры/влажности незначительно отличающимися от условий открытого воздуха, рабочий температурный диапазон от -10°С до +45°С.

Общее описание:

Габаритные и присоединительные размеры 5МП31,5



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ 5МП31,5

5МП40

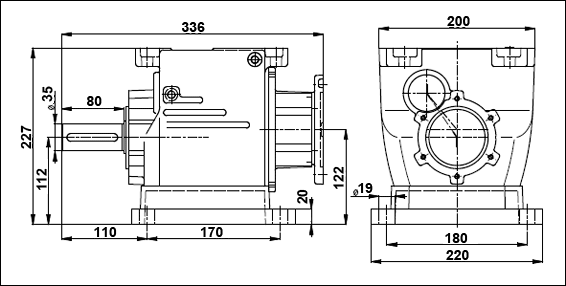

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ 5МП40

5МП50

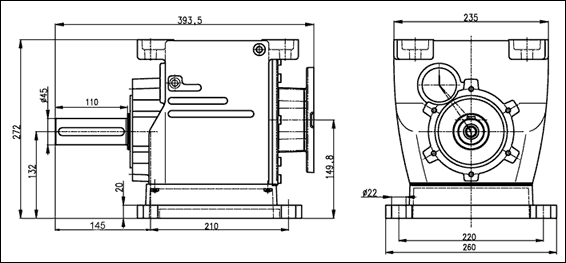

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ 5МП50

Монтажные позиции

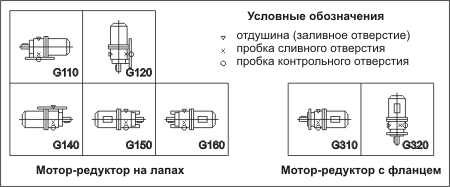

МОНТАЖНЫЕ ПОЗИЦИИ 5МП31,5, 5МП40, 5МП50

Технические характеристики

Наимено-
вание мотор-редуктора

Номинальная частота вращения выходного вала, об/ мин

Фактическая частота вращения выходного вала, об/ мин

Переда-
точное число

Номинальный крутящий момент на выходном валу, Н·м

Сервис-фактор

Электро-
двигатель, кВт/ об/мин

Кол-во ступеней

5МП–31,5

3,55













5,6

7.76

121.42





0.09/700

3

7,1

7

100.13





0.09/700

3

7.2

121.42

120

1.7

0.09/900

3

9

9

100.13





0.12/900

3

12,5

12.2

110.26

140.4

1.4

0.18/1400

3

16

15.1

89.62

158.5

1.3

0.25/1400

3

18

17

79.59

140.8

1.4

0.25/1400

3

22,4

21.2

63.78

112.8

1.8

0.25/1400

3

28

29.1

47.1

121.4

1.6

0.37/1400

3

27.5

33.4

128.3

1.6

0.37/900

3

30

25.1





0.37/750

2

35,5

37.6

37.1

139.6

1.41

0.55/1400

3

36

25.1

144.6

1.4

0.55/900

2

36

20.7





0.55/750

2

45

46

30.3

114.2

1.8

0.55/1400

3

44

20.7

119.2

1.7

0.55/900

2

46

16.4





0.55/750

2

56

56

25.1

128.6

1.6

0.75/1400

2

55

16.4

128.5

1.6

0.75/900

2

71

69

20.7

153.4

1.3

1.1/1400

2

71

12.9

148.6

1.3

1.1/900

2

90

86

16.4

121.9

1.6

1.1/1400

2

92

9.9

113.8

1.5

1.1/900

2

112

110

12.9

130.5

1.5

1.5/1400

2

117

7.9

121.7

1.2

1.5/900

2

112

25.1





1.5/2800

2

140

143

9.9

146.6

1.2

2.2/1400

2

135

20.7





2.2/2800

2

180

181

7.9

116.3

1.3

2.2/1400

2

280

283

9.9





4.0/2800

2

365

372

3.76

75.9

1.3

3.0/1400

2

355

7.9





3.0/2800

2

5МП-40

5,6

5.9

118.54





0.12/700

3

7,1













9.0













12,5













16

15

50.7





0.37/750

3

18

18

50.7





0.55/900

3

22,4













28

28

50.7





0.75/1400

2

30

25.4





0.75/750

2

35,5

35.5

25.4





1.1/900

2

37.5

20





1.1/750

2

45

45

20





1.1/1400

2

56

55

25.4





1.5/1400

2

71

70

20





2.2/1400

2

90

92

15.2





2.2/1400

2

90

10





2.2/900

2

112

110

25.4





3.0/3000

2

117

7.7





3.0/900

2

140

140

10





4.0/1400

2

140

20





4.0/2800

2

180

182

7.7





5.5/1400

2

224













400













460













5МП–50

3,55

3,7

189

730

1

0,25/700

3

5,6

5,4

167,4

966

0,8

0,55/900

3

7,1

7,4

189,3

712,8

1,2

0,55/1500

3

9,0

8,3

167,4

630,1

1,3

0,55/1500

3

12,5

12

116,5

598

1,4

0,75/1500

3

16,0

15,4

90,7

465,6

1,8

0,75/1500

3

18,0

17,6

80,2

595,2

1,4

1,1/1500

3

22,4

22,4

63

468

1,4

1,5/1500

3

28,0

28,9

49,2

495,9

1,7

1,5/1500

3

35,5

36,9

38,5

569,6

1,4

2,2/1500

3

45,0

46,9

30,3

447,9

1,8

2,2/1500

3

56,0

53

26,8

540,5

1,5

3,0/1500

3

71,0

68,8

20,9

555

1,5

4,0/1500

2

90,0

89,7

16,2

585,4

1,3

5,5/1500

2

112

114,7

12,6

332,9

2,1

4,0/1500

2

112

115,5

12,6

454,6

1,5

5,5/1500

2

140

146,2

9,9

490

1,3

7,5/1500

2

180

186,7

7,8

562,7

1,1

11/1500

2

224

235,9

6,2

445,4

1,2

11/1500

2

400

414

7

340

0,9

15/3000

2

460

468

6,2

300

0,9

15/3000

2

460

468

6,2

220

1,2

11/3000

2

Пример условного обозначения при заказе:

Мотор-редуктор 5МП50–45–2,2–G110, где:

5МП50 - тип мотор–редуктора;
45 - номинальная частота вращения выходного вала, об/мин;
2,2 - мощность электродвигателя, кВт;
G110 - конструктивное исполнение по способу монтажа.
