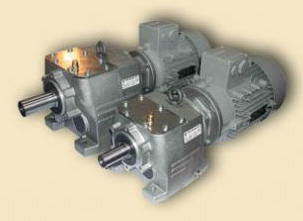

Таблица соответствия габаритных и присоединительных размеров MTC A

Таблица соответствия габаритных и присоединительных размеров MTC A

В таблицах представлены размеры мотор-редукторов различных типоразмеров.

К общему описанию

Таблица соответствия габаритных и присоединительных размеров MTC A и серии R.DR/DT/DV фирмы SEW EURODRIVE

MTC A SEW EURODRIVE
MTC 22A R17
MTC 23A
MTC 32A R27, R37
MTC 33A
MTC 42A R57
MTC 43A
MTC 52A R77
MTC 53A
MTC 62A R87
MTC 63A
MTC 72A R97
MTC 73A
MTC 72A R107
MTC 73A

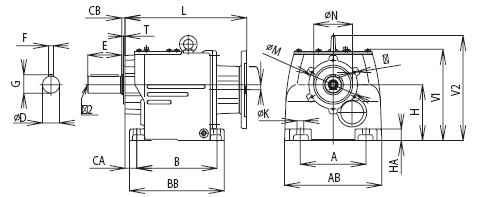

Габаритные и присоединительные размеры цилиндрического мотор-редуктора MTC A

Габаритные и присоединительные размеры цилиндрического мотор-редуктора MTC A

Размер

А

АВ

В

ВВ

СА

СВ

Dk6

E

F

G

H

HA

K

L

M

Nj7

S

S2

T

V1

V2

J

Масса

MTC 02A

110

138

90

117

18

14

40

5

16

71

14

9

140

M5

136

0

6,0

MTC 12A

110

138

90

117

18

16

40

5

18

75

14

9

140

M5

140

0

9,0

MTC 22A

110

140

110

132

14

4,5

20

40

6

23

75

12

9

160*

60

50

M5×10

M6

2,5

128

160

0

5,0

MTC 23A

110

140

110

132

14

4,5

20

40

6

23

75

12

9

172

60

50

M5×10

M6

2,5

128

160

0

5,3

MTC 32A

110

158

130

160

19

6,0

25

50

8

28

90

18

9

200

85

70

M6×12

M10

3,0

151

178

10

8,0

MTC 33A

110

158

130

160

19

6,0

25

50

8

28

90

18

9

205

85

70

M6×12

M10

3,0

151

178

10

8,5

MTC 42A

135

200

165

195

24

7,0

35

70

10

38

115

24

14

255

100

80

M6×12

M12

3,5

188

216

10

14,5

MTC 43A

135

200

165

195

24

7,0

35

70

10

38

115

24

14

250

100

80

M6×12

M12

3,5

188

216

10

15,0

MTC 52A

170

235

205

245

28

7,5

40

80

12

43

140

30

17

278

130

110

M8×16

M16

3,5

229

258

18

23,0

MTC 53A

170

235

205

245

28

7,5

40

80

12

43

140

30

17

276

130

110

M8×16

M16

3,5

229

258

18

23,0

MTC 62A

215

290

260

300

35

7,5

50

100

14

54

180

35

17

315**

165

130

M16×19

M16

3,5

295

334

15

58,0

MTC 63A

215

290

260

300

35

7,5

50

100

14

54

180

35

17

327

165

130

M16×19

M16

3,5

295

334

15

58,0

MTC 72A

250

350

310

365

33

7,5

60

120

18

64

225

50

22

405

200

160

M16×30

M20

3,5

362

410

10

135,0

MTC 73A

250

350

310

365

33

7,5

60

120

18

64

225

50

22

390***

200

160

M16×30

M20

3,5

362

410

10

125,0

MTC 82A

290

400

370

440

45

10

70

140

20

74.5

250

55

26

486

215

180

M20×30

M20

4,0

417

481

20.5

155,0

MTC 83A

290

400

370

440

45

10

70

140

20

74.5

250

55

26

476

215

180

M20×30

M20

4,0

417

481

20.5

160,0

* 168 мм для двигателя размером 90
** 355 мм для двигателя размером 180
*** 417 мм для двигателя размером 200

Габаритные и присоединительные размеры мотор-редуктора MTC A

Размер

CC

L1

M

Nj7

P

S3

T1

Масса

Размер

D1k6

E1

F1

G1

L2

S1

MTC 02A

18

140

115

95

140

10

3,0

6,0

MTC 02A

12

20

4

14

140

M4

MTC 12A

18

140

115

95

140

10

3,0

9,0

MTC 12A

14

25

6

16

140

M5

MTC 22A

18

168*

115

95

140

10

3,0

5,3

MTC 22A

19

40

6

22

158

M6

MTC 23A

18

177

115

95

140

10

3,0

5,6

MTC 23A

19

40

6

22

170

M6

MTC 32A

25

206

130

110

160

10

3,5

8,5

MTC 32A

24

50

8

27

199

M8

MTC 33A

25

211

130

110

160

10

3,5

9,0

MTC 33A

24

50

8

27

203

M8

MTC 42A

31

262

165

130

200

11

3,5

15,4

MTC 42A

24

50

8

27

245

M8

MTC 43A

31

257

165

130

200

11

3,5

15,9

MTC 43A

24

50

8

27

248

M8

MTC 52A

35

286

215

180

250

14

4,0

24,6

MTC 52A

28

60

8

31

275

M10

MTC 53A

35

284

215

180

250

14

4,0

24,6

MTC 53A

28

60

8

31

268

M10

MTC 62A

36

323**

265

230

300

15

4,0

64,0

MTC 62A

38

80

10

41

313

M16

MTC 63A

36

335

265

230

300

15

4,0

64,0

MTC 63A

38

80

10

41

317

M16

MTC 72A

46

413

300

250

350

18

5,0

145,0

MTC 72A

42

110

12

45

403

M20

MTC 73A

46

398***

300

250

350

18

5,0

135,0

MTC 73A

42

110

12

45

388

M20

MTC 82A

48

499

350

300

450

18

5,0

173,0

MTC 82A

48

110

14

51.5

483

M20

MTC 83A

48

489

350

300

450

18

5,0

187,0

MTC 83A

48

110

14

51.5

471

M20

 * 173 мм для двигателя размером 90
** 363 мм для двигателя размером 180
*** 425 мм для двигателя размером 200

Примечание: более подробную информацию смотрите в pdf описании.
